Jetty Portection از گلگیرهای لاستیکی پنوماتیک دریایی یوکوهاما استفاده کنید
معرفی محصول
گلگیرهای پنوماتیکی در سراسر جهان برای عملیات انتقال کشتی به کشتی (STS)، پایانه‌ها و برای انواع کشتی‌ها استفاده می‌شوند. مانند VLCC، کشتی کانتینری، سکوی وظایف دریایی در دریا، کشتی‌سازی و اسکله بزرگ، کشتی‌های بزرگ و کشتی‌های کشتی و غیره. .
1. گلگیرهای لاستیکی پنوماتیک باید از یک کیسه هوای استوانه ای شکل با سرهای نیمکره ای در دو انتها تشکیل شده باشد که باید با هوای فشرده پر شود.ساختار اصلی بدنه این گلگیر باید از یک لاستیک بیرونی، یک لایه بند ناف مصنوعی (به پیوست A مراجعه کنید) برای تقویت، و یک لاستیک داخلی تشکیل شده است.همه اینها باید محکم ولکانیزه شوند.
2. لاستیک بیرونی باید از لایه های بند ناف و لاستیک داخلی در برابر سایش و سایر نیروهای خارجی محافظت کند.این ترکیب لاستیکی باید مقاومت کششی و پارگی کافی برای مقاومت در برابر شرایط آب و هوایی پیش بینی شده و استفاده شدید را داشته باشد.
3. لایه لاستیکی داخلی باید هوای داخل را ببندد.
4. لایه های بند ناف مصنوعی تقویت کننده باید به اندازه کافی قوی باشد تا فشار داخلی را حفظ کند.در هر دو حالت فشرده و غیر فشرده.
5. دهانه فلنج باید در دو انتها یا هر دو انتها باشد تا شارژ هوا و پر شدن آب برای نوع I و II راحت باشد.دهانه فلنج باید فقط در یک انتها برای نوع I Single باشد و هیچ قطعه فلزی نباید در انتهای دیگر باشد تا آن انتها از تغییر شکل دائمی در هنگام تراکم بیش از حد در امان باشد.
6. انتهای لایه های بند ناف آرماتور باید وارد حلقه مهره شده و در خارج از حلقه مهره که در دهانه فلنج تعبیه شده است، بچرخد.قطر حلقه مهره یا سایر مواد فولادی اطراف دهانه فلنج باید کمتر از 0.20 D (D: قطر گلگیر) باشد تا قطعات فلزی از تغییر شکل دائمی در هنگام تراکم بیش از 80٪ در امان باشند.برای گلگیرهای نوع I (نوع شبکه)، حلقه مهره و چرخش در هنگام ساخت را می توان حذف کرد.
7. گلگیرهای با قطر 2500 میلی متر و بزرگتر باید مجهز به یک شیر اطمینان برای آزادسازی فشار داخلی اضافی در صورت فشرده شدن تصادفی گلگیرها باشند.گلگیرهایی که قطر آنها کمتر از 2500 میلی متر است، در صورت نیاز می توانند به شیر اطمینان مجهز شوند.
8. گلگیر باید مجهز به دریچه هوا برای باد کردن و بررسی فشار هوا باشد.
گلگیر لاستیکی پنوماتیک چگونه کار می کند؟
هوای فشرده گلگیر لاستیکی پنوماتیک به عنوان یک محیط بافر برای جذب انرژی ضربه کشتی استفاده می شود، به طوری که کشتی در هنگام پهلوگیری از انعطاف و انعطاف پذیری بیشتری برخوردار است تا از برخورد برخورد جلوگیری شود.
نوع گلگیر

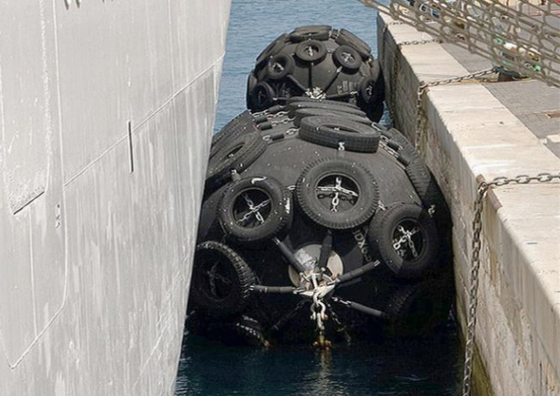

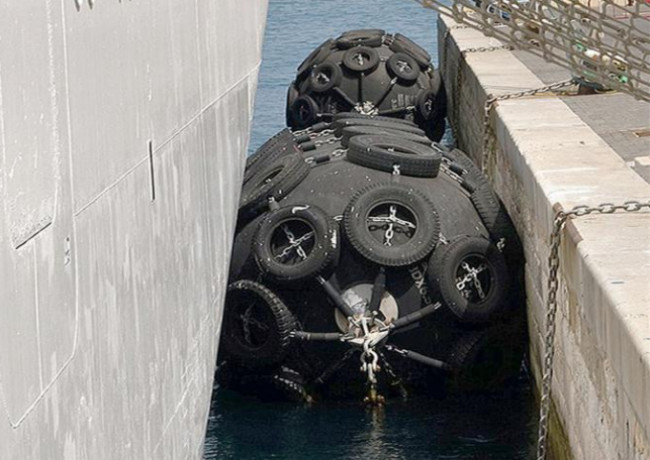

نوع توری لاستیک: چندین لاستیک به توپ بسته می شوند و هر دو انتهای آن به یک چرخ لنگر مخصوص بسته می شود که می تواند به طور انعطاف پذیر بچرخد.مناسب برای توپ های بزرگ و قابل اعتماد.
نوع توری لاستیکی: یک پد لاستیکی مخصوص را به توپ ببندید که در صورت فشرده شدن می تواند آزادانه منقبض یا کشیده شود.مناسب برای توپ های متوسط و کوچک قابل اعتماد.
نوع طناب: روکش توری با طناب نایلونی بافته می شود.محکم به توپ بسته شده است.برای توپ های قابل اعتماد اندازه کوچک مناسب است.
مشخصه
● مقاومت در برابر سایش خارجی ● فشار تحمل
● مقاومت در برابر پیری ● عمر طولانی
● تنگی هوا خوب ● ذخیره سازی آسان
● بدون تغییر شکل ● نصب ساده
مشخصات گلگیر لاستیکی پنوماتیک
| اندازه |
فشار داخلی اولیه 50 کیلو پاسکال |
فشار داخلی اولیه 50 کیلو پاسکال |
|
قطر/
متر
|
طول
/ متر
|
جذب انرژی /KJ |
نیروی واکنش /KN |
جذب انرژی /KJ |
نیروی واکنش /KN |
| 0.5 |
1 |
6 |
64 |
8 |
85 |
| 0.7 |
1.5 |
17 |
137 |
24 |
180 |
| 1.0 |
1.5 |
32 |
182 |
45 |
239 |
| 1.0 |
2.0 |
45 |
257 |
63 |
338 |
| 1.2 |
2.0 |
63 |
297 |
88 |
390 |
| 1.5 |
3.0 |
153 |
579 |
214 |
761 |
| 1.7 |
3.0 |
191 |
639 |
267 |
840 |
| 2.0 |
3.5 |
308 |
875 |
430 |
1150 |
| 2.5 |
4.0 |
663 |
1381 |
925 |
1815 |
| 2.5 |
5.5 |
943 |
2019 |
1317 |
2653 |
| 3.0 |
5.0 |
1050 |
2000 |
1571 |
2709 |
| 3.0 |
6.0 |
1312 |
2488 |
1888 |
3292 |
| 3.3 |
4.5 |
1175 |
1884 |
1640 |
2476 |
| 3.3 |
6.0 |
1675 |
2783 |
2338 |
3652 |
| 3.3 |
6.5 |
1814 |
3015 |
2532 |
3961 |
الزامات مواد لاستیکی بیرونی و داخلی گلگیرهای لاستیکی پنوماتیک
|
مورد آزمون
|
روش آزمون
|
ارزش مورد نیاز |
| لاستیک بیرونی |
لاستیک داخلی |
| 1. قبل از پیری |
– |
– |
– |
| 1.1 استحکام کششی |
ISO 37:2011 |
18 مگاپاسکال یا بیشتر |
10 مگاپاسکال یا بیشتر |
| 1.2 ازدیاد طول |
ISO 37:2011 |
400 درصد یا بیشتر |
400 درصد یا بیشتر |
| 1.3 سختی |
ISO 7619-1:2010 |
10 ± 60 (سختی دورومتر
نوع A)
|
10 ± 50 (سختی دورومتر
نوع A)
|
|
2. پس از پیری
|
ISO 188:2011
|
پیری هوا در فر، 70 درجه سانتی گراد ± 1 درجه سانتی گراد،
ساعت 96
|
پیری هوا در فر، 70 درجه سانتی گراد ± 1 درجه سانتی گراد،
ساعت 96
|
| 2.1 استحکام کششی |
ISO 37:2011 |
کمتر از 80 درصد نسخه اصلی نباشد
ویژگی
|
نه کمتر از 80 درصد منشاء
دارایی ملی
|
| 2.2 ازدیاد طول |
ISO 37:2011 |
کمتر از 80 درصد نسخه اصلی نباشد
ویژگی
|
نه کمتر از 80 درصد منشاء
دارایی ملی
|
| 2.3 سختی |
ISO 7619-1:2010 |
از پایه اصلی تجاوز نکنید
ارتی بیش از 8
|
از پایه اصلی تجاوز نکنید
ارتی بیش از 8
|
| 3. پاره کردن |
ISO 34-1:2010 |
400 N/cm یا بیشتر |
بدون نیاز |
| 4. مجموعه فشرده سازی |
ISO 815-1:2008 |
30 % (70 ± 1 درجه سانتیگراد، 22 ساعت) یا کمتر |
بدون نیاز |
|
5. پیری استاتیک ازن
تست
|
ISO 1431-1:2012
|
بدون ترک بعد از کشیدگی 20 درصد و قرار گرفتن در معرض pphma 50 در دمای 40 درجه سانتیگراد به مدت 96 ساعت |
بدون نیاز
|
|
توجه: اگر رنگ پوشش بیرونی سیاه نباشد، مواد مورد نیاز با موارد موجود در این جدول متفاوت است.
یک بخش ازن در هر صد میلیون هوا بر حسب حجم.
|
اطلاعیه کاربرد و ذخیره سازی گلگیر
1. فشار گلگیر باید در فشار استاندارد، در محدوده ± 5٪ نگه داشته شود.
2. اغلب فشار را چک کنید، هنگامی که فشار کاهش می یابد، گلگیر را به موقع باد کنید تا بر استفاده عادی از گلگیر تأثیر نگذارد.
3. هنگام اتصال گلگیر با سیم طناب فولادی، سیم بکسل باید با یک آستین لاستیکی نصب شود تا به گلگیر آسیبی نرسد.
4. سطح گلگیر را با اجسام تیز لمس نکنید تا از سوراخ شدن گلگیر جلوگیری شود.اگر سطح گلگیر آسیب ببیند، عمر گلگیر را تحت تاثیر قرار می دهد.
5. هنگامی که گلگیر در حالت عادی استفاده می شود، نقاط ثابت باید محکم باشد، از جدا شدن جلوگیری کرده و گلگیر را بشویید.تعلیق طناب و حلقه قلاب باید منظم وصل شود، نمی تواند درهم و برهم باشد.
6. اگر گلگیر برای مدت طولانی استفاده نمی شود، سطح گلگیر را با آب تازه تمیز کنید و گلگیر را در مکانی خشک، خنک و دارای تهویه و بدون تابش مستقیم آفتاب قرار دهید.
7. هنگامی که گلگیر برای مدت طولانی نگهداری می شود، باید فشار را کاهش داد و گلگیر را دور از منبع حرارت قرار داد.
8. از آنجا که گلگیر محصول لاستیکی است، باید سعی کنید از آتش بازی اجتناب کنید، با اسید، قلیایی، روغن و سایر محلول های آلی تماس نداشته باشید.
9. هنگامی که گلگیر ذخیره می شود، نباید تا و یا روی هم چیده شود و دیگر اشیاء را روی گلگیر قرار ندهید.
