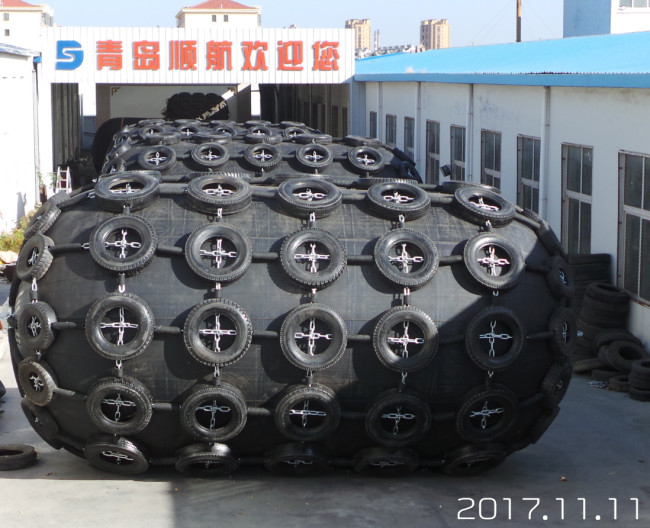

گلگیرهای لاستیکی پنوماتیک دریایی قایق توری توری زنجیر لاستیک
معرفی محصول
1. لاستیک بیرونی گلگیر لاستیکی پنوماتیک
لایه لاستیکی بیرونی که بیرون گلگیر را می پوشاند از لایه بند ناف و لاستیک داخلی در برابر سایش و سایر نیروهای خارجی محافظت می کند.این ماده دارای استحکام کششی و مقاومت پارگی کافی برای مقاومت در برابر هر گونه شرایط آب و هوایی و استفاده دشوار است.رنگ استاندارد مشکی است و هنر در صورت درخواست می تواند رنگ های دیگری را نیز ارائه دهد.
2. لاستیک داخلی گلگیر لاستیکی پنوماتیک
پوشش غشایی لاستیکی هوای فشرده داخل گلگیر را آب بندی می کند.
3. لایه بند ناف تایر مصنوعی برای تقویت
لایه تقویتی از طناب لاستیک مصنوعی ساخته شده است که معمولاً در لاستیک ها استفاده می شود، در یک زاویه ایده آل برای حفظ فشار داخلی و توزیع یکنواخت استرس، در نتیجه تقویت قدرتمند و مؤثری ایجاد می شود.
4. غل و زنجیر چرخان در دو سر گلگیر
یک حلقه فولادی را در یک سر (یا هر دو انتهای) گلگیر قرار دهید و یک انتهای لایه طناب را ثابت کنید.
5. فلنج گلگیر
یک فلنج فولادی روی گلگیر تعبیه شده است و می توان دریچه هوا یا شیر اطمینان را نصب کرد.
6. سوپاپ اطمینان گلگیر
گلگیرهایی با قطر گلگیر 2500 میلی متر و بزرگتر باید مجهز به سوپاپ های ایمنی باشند تا در صورت فشرده شدن تصادفی گلگیر، فشار داخلی بیش از حد آزاد شود.گلگیرهایی با قطر کمتر از 2500 میلی متر می توانند در صورت نیاز به شیرهای ایمنی مجهز شوند.
7. اتصالات فلزی گلگیر
تمام اتصالات فلزی مربوط به گلگیر پنوماتیکی، از جمله غل و زنجیر، حلقه های بکسل، چرخان، تورهای زنجیره ای، از فولاد ضد زنگ ساخته شده اند که می تواند در برابر خوردگی آب دریا مقاومت کند.
ویژگی های گلگیر لاستیکی پنوماتیک
1. مقاومت در برابر سایش خارجی خوب
2. ظرفیت تحمل فشار قوی
3. لاستیک در برابر پیری مقاوم است
4. عمر طولانی گلگیر
5. هوابندی خوب گلگیر
6. گلگیر به راحتی قابل نگهداری است
7. گلگیر پس از استفاده تغییر شکل نمی دهد
8. نصب گلگیر ساده
9. عملکرد و کاربرد گلگیرها گسترده تر است
10. برای پهلوگیری روی اسکله ها و اسکله ها گلگیر تعبیه شده است
مشخصات گلگیر لاستیکی پنوماتیک
| اندازه |
فشار داخلی اولیه 50 کیلو پاسکال |
فشار داخلی اولیه 50 کیلو پاسکال |
|
قطر/
متر
|
طول
/ متر
|
جذب انرژی /KJ |
نیروی واکنش /KN |
جذب انرژی /KJ |
نیروی واکنش /KN |
| 0.5 |
1 |
6 |
64 |
8 |
85 |
| 0.7 |
1.5 |
17 |
137 |
24 |
180 |
| 1.0 |
1.5 |
32 |
182 |
45 |
239 |
| 1.0 |
2.0 |
45 |
257 |
63 |
338 |
| 1.2 |
2.0 |
63 |
297 |
88 |
390 |
| 1.5 |
3.0 |
153 |
579 |
214 |
761 |
| 1.7 |
3.0 |
191 |
639 |
267 |
840 |
| 2.0 |
3.5 |
308 |
875 |
430 |
1150 |
| 2.5 |
4.0 |
663 |
1381 |
925 |
1815 |
| 2.5 |
5.5 |
943 |
2019 |
1317 |
2653 |
| 3.0 |
5.0 |
1050 |
2000 |
1571 |
2709 |
| 3.0 |
6.0 |
1312 |
2488 |
1888 |
3292 |
| 3.3 |
4.5 |
1175 |
1884 |
1640 |
2476 |
| 3.3 |
6.0 |
1675 |
2783 |
2338 |
3652 |
| 3.3 |
6.5 |
1814 |
3015 |
2532 |
3961 |
الزامات مواد لاستیکی بیرونی و داخلی گلگیرهای لاستیکی پنوماتیک
|
مورد آزمون
|
روش آزمون
|
ارزش مورد نیاز |
| لاستیک بیرونی |
لاستیک داخلی |
| 1. قبل از پیری |
– |
– |
– |
| 1.1 استحکام کششی |
ISO 37:2011 |
18 مگاپاسکال یا بیشتر |
10 مگاپاسکال یا بیشتر |
| 1.2 ازدیاد طول |
ISO 37:2011 |
400 درصد یا بیشتر |
400 درصد یا بیشتر |
| 1.3 سختی |
ISO 7619-1:2010 |
10 ± 60 (سختی دورومتر
نوع A)
|
10 ± 50 (سختی دورومتر
نوع A)
|
|
2. پس از پیری
|
ISO 188:2011
|
پیری هوا در فر، 70 درجه سانتی گراد ± 1 درجه سانتی گراد،
ساعت 96
|
پیری هوا در فر، 70 درجه سانتی گراد ± 1 درجه سانتی گراد،
ساعت 96
|
| 2.1 استحکام کششی |
ISO 37:2011 |
کمتر از 80 درصد نسخه اصلی نباشد
ویژگی
|
نه کمتر از 80 درصد منشاء
دارایی ملی
|
| 2.2 ازدیاد طول |
ISO 37:2011 |
کمتر از 80 درصد نسخه اصلی نباشد
ویژگی
|
نه کمتر از 80 درصد منشاء
دارایی ملی
|
| 2.3 سختی |
ISO 7619-1:2010 |
از پایه اصلی تجاوز نکنید
ارتی بیش از 8
|
از پایه اصلی تجاوز نکنید
ارتی بیش از 8
|
| 3. پاره کردن |
ISO 34-1:2010 |
400 N/cm یا بیشتر |
بدون نیاز |
| 4. مجموعه فشرده سازی |
ISO 815-1:2008 |
30 % (70 ± 1 درجه سانتیگراد، 22 ساعت) یا کمتر |
بدون نیاز |
|
5. پیری استاتیک ازن
تست
|
ISO 1431-1:2012
|
بدون ترک بعد از کشیدگی 20 درصد و قرار گرفتن در معرض pphma 50 در دمای 40 درجه سانتیگراد به مدت 96 ساعت |
بدون نیاز
|
|
توجه: اگر رنگ پوشش بیرونی سیاه نباشد، مواد مورد نیاز با موارد موجود در این جدول متفاوت است.
یک بخش ازن در هر صد میلیون هوا بر حسب حجم.
|
اطلاعیه کاربرد و ذخیره سازی گلگیر
1. فشار گلگیر باید در فشار استاندارد، در محدوده ± 5٪ نگه داشته شود.
2. اغلب فشار را چک کنید، هنگامی که فشار کاهش می یابد، گلگیر را به موقع باد کنید تا بر استفاده عادی از گلگیر تأثیر نگذارد.
3. هنگام اتصال گلگیر با سیم طناب فولادی، سیم بکسل باید با یک آستین لاستیکی نصب شود تا به گلگیر آسیبی نرسد.
4. سطح گلگیر را با اجسام تیز لمس نکنید تا از سوراخ شدن گلگیر جلوگیری شود.اگر سطح گلگیر آسیب ببیند، عمر گلگیر را تحت تاثیر قرار می دهد.
5. هنگامی که گلگیر در حالت عادی استفاده می شود، نقاط ثابت باید محکم باشد، از جدا شدن جلوگیری کرده و گلگیر را بشویید.تعلیق طناب و حلقه قلاب باید منظم وصل شود، نمی تواند درهم و برهم باشد.
6. اگر گلگیر برای مدت طولانی استفاده نمی شود، سطح گلگیر را با آب تازه تمیز کنید و گلگیر را در مکانی خشک، خنک و دارای تهویه و بدون تابش مستقیم آفتاب قرار دهید.
7. هنگامی که گلگیر برای مدت طولانی نگهداری می شود، باید فشار را کاهش داد و گلگیر را دور از منبع حرارت قرار داد.
8. از آنجا که گلگیر محصول لاستیکی است، باید سعی کنید از آتش بازی اجتناب کنید، با اسید، قلیایی، روغن و سایر محلول های آلی تماس نداشته باشید.
9. هنگامی که گلگیر ذخیره می شود، نباید تا و یا روی هم چیده شود و دیگر اشیاء را روی گلگیر قرار ندهید.
