جزئیات محصول:
|
| نام محصول: | گلگیر لاستیکی یوکوهاما بادی قایق تایپ توری | فشار اولیه: | 0.05mpa، 0.08mpa |
|---|---|---|---|
| ماده خام: | لاستیک طبیعی، لاستیک نایلون | استاندارد: | ISO17357: 2014-1 |
| اندازه: | اندازه های سفارشی | لوازم جانبی را باد کنید: | ابزار باد کردن، شلنگ باد کردن، فشار سنج |
| طول عمر: | 6 تا 10 سال | رنگ: | سیاه |
| برجسته کردن: | گلگیر لاستیکی پنوماتیک یوکوهاما ISO17357,گلگیر لاستیکی پنوماتیک یوکوهاما 0.08 مگا پاسکال,گلگیر لاستیکی بادی یوکوهاما |
||

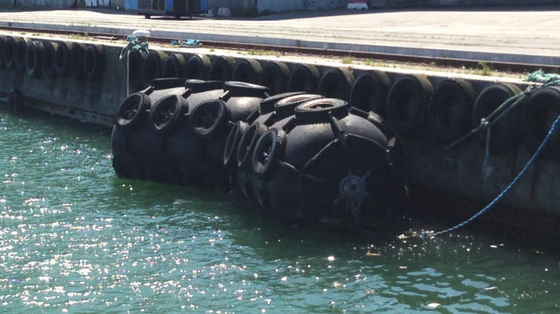

گلگیر لاستیکی پنوماتیک یوکوهاما قایق نوع توری
معرفی محصول:
گلگیر لاستیکی یوکوهاما که از ورق لاستیکی تقویت شده با طناب مصنوعی با هوای فشرده در داخل، در فشار اولیه 50 کیلو پاسکال یا 80 کیلو پاسکال ساخته شده است تا بتواند روی آب شناور شود و به عنوان ضربه گیر بین دو کشتی یا بین کشتی ها کار کند. و سازه های پهلوگیری هنگامی که در کنار یکدیگر روی آب می آیند
1. لاستیک بیرونی
لایه لاستیکی که بیرون گلگیر را میپوشاند تا از لایههای بند ناف و لاستیکی داخلی در برابر سایش و سایر نیروهای خارجی محافظت کند.
2. لاستیک داخلی
آستر یک غشای لاستیکی که هوای تحت فشار داخل گلگیر را میبندد
3. اسلایه بند ناف مصنوعی تایر برای تقویت
لایه ای ساخته شده از پارچه لاستیک مصنوعی که فشار هوای داخلی گلگیر را حفظ می کند
نکته 1 ورودی: از آنجایی که الیاف اصلی پارچه بند ناف مصنوعی مانند پارچه بوم مصنوعی یا پارچه کمربند مصنوعی بافته نمی شود، برای عملکرد مقاومت در برابر خستگی و عملکرد نگه داشتن فشار آن مزایایی دارد..
4. باز شدن فلنج
فلنج فولادی که بر روی گلگیر نصب شده است و می توان دریچه هوا یا شیر اطمینان را به آن وفق داد.
5. جذب انرژی تضمین شده
انرژی که گلگیر می تواند بدون تغییر شکل یا خرابی دائمی جذب کند
6. نیروی واکنش
نیروی تولید شده توسط گلگیر در واکنش به نیروی فشاری
نکته: برابر است با نیروی فشار هوای گلگیر ضربدر سطح تماس گلگیر با کشتی یا سازه پهلوگیری.
7. فشار داخلی اولیه
فشار هوا که در آن یک گلگیر فشرده نشده کار می کند
8. فشار قابل تحمل
فشار داخلی که در آن گلگیر می ترکد
مشخصات گلگیر لاستیکی یوکوهاما:
فشار داخلی اولیه: 50 کیلو پاسکال یا 80 کیلو پاسکال.
| اندازه | فشار داخلی اولیه 50 کیلو پاسکال | فشار داخلی اولیه 50 کیلو پاسکال | |||
|
قطر/ متر |
طول / متر |
جذب انرژی /KJ | نیروی واکنش /KN | جذب انرژی /KJ | نیروی واکنش /KN |
| 0.5 | 1 | 6 | 64 | 8 | 85 |
| 0.7 | 1.5 | 17 | 137 | 24 | 180 |
| 1.0 | 1.5 | 32 | 182 | 45 | 239 |
| 1.0 | 2.0 | 45 | 257 | 63 | 338 |
| 1.2 | 2.0 | 63 | 297 | 88 | 390 |
| 1.5 | 3.0 | 153 | 579 | 214 | 761 |
| 1.7 | 3.0 | 191 | 639 | 267 | 840 |
| 2.0 | 3.5 | 308 | 875 | 430 | 1150 |
| 2.5 | 4.0 | 663 | 1381 | 925 | 1815 |
| 2.5 | 5.5 | 943 | 2019 | 1317 | 2653 |
| 3.0 | 5.0 | 1050 | 2000 | 1571 | 2709 |
| 3.0 | 6.0 | 1312 | 2488 | 1888 | 3292 |
| 3.3 | 4.5 | 1175 | 1884 | 1640 | 2476 |
| 3.3 | 6.0 | 1675 | 2783 | 2338 | 3652 |
| 3.3 | 6.5 | 1814 | 3015 | 2532 | 3961 |
اندازه و عملکرد گلگیر پنوماتیک 50
|
اندازه اسمی قطر × طول میلی متر |
فشار داخلی اولیه کیلو پاسکال |
جذب انرژی تضمین شده (GEA) |
نیروی واکنش در انحراف GEA (R) |
فشار بدنه (فشار داخلی) در انحراف GEA (P) |
| حداقل مقدار در انحراف 60 ± 5٪ کیلوژول | تحمل ± 10 % kN | مقدار مرجع kPa | ||
| 500 × 1000 | 50 | 6 | 64 | 132 |
| 600 × 1000 | 50 | 8 | 74 | 126 |
| 700 × 1500 | 50 | 17 | 137 | 135 |
| 1000 × 1500 | 50 | 32 | 182 | 122 |
| 1000 × 2000 | 50 | 45 | 257 | 132 |
| 1 200 × 2000 | 50 | 63 | 297 | 126 |
| 1 350 × 2 500 | 50 | 102 | 427 | 130 |
| 1 500 × 3 000 | 50 | 153 | 579 | 132 |
| 1700 × 3000 | 50 | 191 | 639 | 128 |
| 2000 × 3500 | 50 | 308 | 875 | 128 |
| 2 500 × 4 000 | 50 | 663 | 1 381 | 137 |
| 2 500 × 5 500 | 50 | 943 | 2 019 | 148 |
| 3 300 × 4 500 | 50 | 1 175 | 1 884 | 130 |
| 3 300 × 6 500 | 50 | 1 814 | 3 015 | 146 |
اندازه و عملکرد گلگیر پنوماتیک 80
|
اندازه اسمی قطر × طول میلی متر |
فشار داخلی اولیه کیلو پاسکال |
جذب انرژی تضمین شده (GEA) |
نیروی واکنش در انحراف GEA (R) |
فشار بدنه (فشار داخلی) در انحراف GEA (P) |
|
حداقل مقدار در انحراف 5 ± 60 درصد kJ |
تحمل ± 10 % kN | مقدار مرجع kPa | ||
| 500 × 1000 | 80 | 8 | 85 | 174 |
| 600 × 1000 | 80 | 11 | 98 | 166 |
| 700 × 1500 | 80 | 24 | 180 | 177 |
| 1000 × 1500 | 80 | 45 | 239 | 160 |
| 1000 × 2000 | 80 | 63 | 338 | 174 |
| 1 200 × 2000 | 80 | 88 | 390 | 166 |
| 1 350 × 2 500 | 80 | 142 | 561 | 170 |
| 1 500 × 3 000 | 80 | 214 | 761 | 174 |
| 1700 × 3000 | 80 | 267 | 840 | 168 |
| 2000 × 3500 | 80 | 430 | 1 150 | 168 |
| 2 500 × 4 000 | 80 | 925 | 1 815 | 180 |
| 2 500 × 5 500 | 80 | 1 317 | 2 653 | 195 |
| 3 300 × 4 500 | 80 | 1 640 | 2 476 | 171 |
| 3 300 × 6 500 | 80 | 2 532 | 3 961 | 191 |
الزامات مواد لاستیکی بیرونی و داخلی
|
مورد آزمون |
روش آزمون |
ارزش مورد نیاز | |
| لاستیک بیرونی | لاستیک داخلی | ||
| 1. قبل از پیری | – | – | – |
| 1.1 استحکام کششی | ISO 37:2011 | 18 مگاپاسکال یا بیشتر | 10 مگاپاسکال یا بیشتر |
| 1.2 ازدیاد طول | ISO 37:2011 | 400 درصد یا بیشتر | 400 درصد یا بیشتر |
| 1.3 سختی | ISO 7619-1:2010 |
10 ± 60 (سختی دورومتر نوع A) |
10 ± 50 (سختی دورومتر نوع A) |
|
2. پس از پیری |
ISO 188:2011 |
پیری هوا در فر، 70 درجه سانتی گراد ± 1 درجه سانتی گراد، ساعت 96 |
پیری هوا در فر، 70 درجه سانتی گراد ± 1 درجه سانتی گراد، ساعت 96 |
| 2.1 استحکام کششی | ISO 37:2011 |
کمتر از 80 درصد نسخه اصلی نباشد ویژگی |
نه کمتر از 80 درصد منشاء دارایی ملی |
| 2.2 ازدیاد طول | ISO 37:2011 |
کمتر از 80 درصد نسخه اصلی نباشد ویژگی |
نه کمتر از 80 درصد منشاء دارایی ملی |
| 2.3 سختی | ISO 7619-1:2010 |
از پایه اصلی تجاوز نکنید ارتی بیش از 8 |
از پایه اصلی تجاوز نکنید ارتی بیش از 8 |
| 3. پاره کردن | ISO 34-1:2010 | 400 N/cm یا بیشتر | بدون نیاز |
|
توجه: اگر رنگ پوشش بیرونی سیاه نباشد، مواد مورد نیاز با موارد موجود در این جدول متفاوت است. یک بخش ازن در هر صد میلیون هوا بر حسب حجم. |
|||
| 4. مجموعه فشرده سازی | ISO 815-1:2008 | 30 % (70 ± 1 درجه سانتیگراد، 22 ساعت) یا کمتر | بدون نیاز |
|
5. پیری استاتیک ازن تست |
ISO 1431-1:2012 |
بدون ترک بعد از کشیدگی 20 درصد و قرار گرفتن در معرض pphma 50 در دمای 40 درجه سانتیگراد به مدت 96 ساعت |
بدون نیاز |
|
توجه: اگر رنگ پوشش بیرونی سیاه نباشد، مواد مورد نیاز با موارد موجود در این جدول متفاوت است. یک بخش ازن در هر صد میلیون هوا بر حسب حجم. |
|||
کاربرد:
-- تانکرهای نفت و گاز
- کشتی های سریع و کشتی های آلومینیومی
- تاسیسات موقت و دائمی
- واکنش سریع و موارد اضطراری
سوالات متداول:
Q1: MOQ شما چیست؟
پاسخ: MOQ ما 1 عدد است.
Q2: طول عمر گلگیرهای لاستیکی یوکوهاما چقدر است؟
پاسخ:طول عمر طراحی شده گلگیرهای لاستیکی یوکوهاما ما 6 تا 10 سال است
Q3: دوره گارانتی شما چقدر است؟
پاسخ: دوره گارانتی ما 24 ماه است.اگر ثابت شد که مشکل کیفیت ماست، ما مسئولیت تعمیر را بر عهده خواهیم داشت یا موارد جدید را برای شما جایگزین می کنیم.
Q4: من کشتی دارم اما نمی دانم چگونه اندازه و کمیت گلگیرهای لاستیکی یوکوهاما را انتخاب کنم، می توانید کمک کنید؟
پاسخ: نگران نباشید.ما بیش از 20 سال تجربه داریم.لطفا اطلاعات کشتی خود را به ما بگویید، ما می توانیم اندازه و مقدار مناسب را برای شما پیشنهاد کنیم.
Q5: چه نوع گواهی می توانید ارائه دهید.
پاسخ: گواهینامه CCS، BV، SGS و غیره یک استدر دسترس
تحویل گلگیر لاستیکی یوکوهاما
