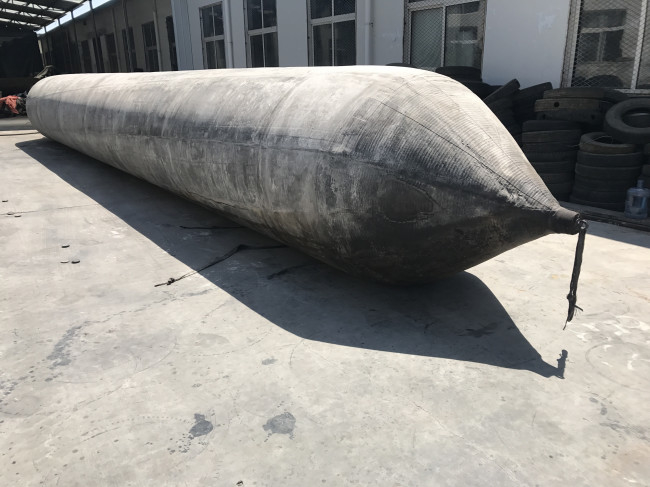

کیسه هوای پرتاب لاستیکی کشتی بالابر قایق با نام تجاری Shunhang
معرفی محصول:
اولین استفاده از کیسه هوای پرتاب کشتی چه بود؟
تاریخچه ایربگ پرتاب کشتی به سال 1981 برمی گردد. کارخانه کشتی سازی تعمیر و ساخت کشتی شیائو چینگه، واقع در شهر جینان استان شانگدونگ، یک بارج تانک 60 DWT با سیستم تعلیق کیسه هوا را در 20 ژانویه 1981 راه اندازی کرد. هفت کیسه هوا در آن پروژه مستقر شدند.قطر یکی 2 متر و طول آن 6 متر بود و برای بلند کردن استفاده می شد.شش ایربگ باقیمانده 0.8 متر در 6 متر طول داشتند و به عنوان غلتک عمل می کردند.اولین هدف از آن پرتاب آزمایشی، ایجاد یک روش پرتاب ناو محدود و سریع و کمتر برای اهداف جنگی بود.
چگونه فناوری از آن زمان پیشرفت کرده است؟
در طول بیست سال گذشته، سیستم پرتاب کیسه هوا نه تنها در کیسه هوا، بلکه در فناوری پرتاب/فرود کشتی نیز پیشرفت هایی داشته است.ایربگ های نسل اول از یک بوم آغشته به لاستیکی به عنوان یک لایه تقویت کننده برای تشکیل صندوق عقب اتاقک هوا استفاده می کردند.سپس از دو قالب مخروطی شکل برای ساختن انتهای آن استفاده شد و همه چیز به هم چسبیده بود.
با کیسه‌های هوای امروزی، فناوری کل گشادکننده مورد استفاده برای تولید با هم انجام می‌شود.تایرهای مصنوعی آغشته به لاستیک به عنوان لایه های تقویت کننده با تنه و دو انتهای مخروطی شکل که همزمان ساخته شده اند استفاده می شود.سپس همه چیز به هم متصل می شود، بنابراین کیسه هوا هیچ مفصلی ندارد.با توجه به توسعه شیمی لاستیک، عملکرد لاستیک به کار رفته در جدیدترین کیسه هوا بسیار بهبود یافته و حدود 15 برابر کیسه نسل اول با همان مشخصات است.
فناوری پرتاب و فرود نیز توسعه یافته است.در ابتدا، تنها کشتی های کوچک و با کف صاف که در یک شیب ساخته شده قرار داشتند، می توانستند با کیسه هوا پرتاب شوند.اکنون این فناوری انعطاف پذیرتر است و کمتر توسط کشتی و شکل زمین محدود شده است.اکنون هر نوع کشتی با DWT کمتر از 55000 و در مکانی با فضای پرتاب کافی می تواند با استفاده از کیسه هوا به فضا پرتاب شود.شیب پرتاب حتی می تواند به سمت بالا شیب داشته باشد.این واقعاً به یک فناوری پیشرفته برای پرتاب کشتی ها تبدیل شده است و به ویژه برای برخی موارد اضطراری دریایی مفید است.
مشخصات کیسه هوای پرتاب کشتی:
| برخی از اندازه های رایج کیسه های هوای پرتاب کشتی ما، اندازه های سفارشی نیز موجود است |
| قطر(متر) |
طول موثر (متر) |
لایه |
فشار(MPa) |
| 1.0 |
10 |
5 تا 6 |
0.07 ~ 0.10 |
| 1.0 |
12 |
5 تا 6 |
0.07 ~ 0.10 |
| 1.0 |
15 |
5 تا 6 |
0.07 ~ 0.10 |
| 1.2 |
10 |
5 تا 6 |
0.08 ~ 0.12 |
| 1.2 |
12 |
5 تا 6 |
0.08 ~ 0.12 |
| 1.2 |
15 |
5 تا 6 |
0.08 ~ 0.12 |
| 1.5 |
12 |
5 تا 8 |
0.08 ~ 0.16 |
| 1.5 |
15 |
5 تا 8 |
0.08 ~ 0.16 |
| 1.5 |
18 |
5 تا 8 |
0.08 ~ 0.16 |
| 1.5 |
20 |
4 تا 8 |
0.08 ~ 0.16 |
| 1.5 |
24 |
5 تا 8 |
0.08 ~ 0.16 |
| 1.8 |
12 |
5 تا 8 |
0.08 ~ 0.15 |
| 1.8 |
15 |
5 تا 8 |
0.08 ~ 0.15 |
| 1.8 |
18 |
5 تا 8 |
0.08 ~ 0.15 |
| 1.8 |
20 |
5 تا 8 |
0.08 ~ 0.15 |
| 1.8 |
24 |
5 تا 8 |
0.08 ~ 0.15 |
| 2.0 |
18 |
6 تا 10 |
0.08 ~ 0.18 |
| 2.0 |
20 |
6 تا 10 |
0.08 ~ 0.18 |
| 2.0 |
24 |
6 تا 10 |
0.08 ~ 0.18 |
| 2.5 |
18 |
7 تا 10 |
0.07 ~ 0.13 |
| 2.5 |
20 |
7 تا 10 |
0.07 ~ 0.13 |
| 2.5 |
24 |
7 تا 10 |
0.07 ~ 0.13 |
کیسه هوای پرتاب کشتی Shunhang
به عنوان یک بدنه انعطاف پذیر نرم، شکل کیسه هوا به عوامل مختلفی مانند شکل کف کشتی، شکل سطح شیب دار، عرض کف کشتی، طول کیسه هوا، موقعیت کیسه هوا در زیر کشتی و غیره بستگی دارد.
کاربران باید ظرفیت باربری کیسه های هوا را بر اساس فاکتورهای فوق محاسبه کنند و بر این اساس ظرفیت باربری را درست کنند.
محاسبه عملکرد کیسه های هوا
فرمول: ظرفیت باربری F=PS
P = فشار در کیسه هوا (MPa)
S=منطقه تماس بین کف کشتی و کیسه هوا (M²)
S=π*(D1-D2)/2
استفاده از کیسه هوای لاستیکی کشتی Shunhang
دستورالعمل تعمیر کیسه هوای Shunhang
اگر کیسه هوای پرتاب کشتی آسیب دیده باشد، تا زمانی که لاستیک به طور جدی پیر نشود (بدون ترک و چسبندگی روی سطح) قابل تعمیر است.و پارچه طناب شل و پوسیده نیست.تعمیر را می توان با ولکانیزه گرم یا ولکانیزاسیون خودکار انجام داد.عوارض و مواد تعمیر مورد استفاده در اولی بسیار ساده است.ما ولکانیزاسیون داغ را توصیه می کنیم، مراحل به شرح زیر است.
1. ایربگ ها را بشویید تا از تمیز بودن داخل و خارج و بدون گل و لای و شن مطمئن شوید.
لکه روغن و ورود آبسپس سطح را خشک کنید.توجه: زمان غوطه ور شدن در هنگام شستشو نمی تواند بیش از 10 دقیقه باشد.
2. نماد تعمیر را به طور قابل مشاهده علامت گذاری کنید.منطقه تعمیر را علامت بزنید و سطح علامت مجاز است بیش از 15 میلی متر باشد، آسیب پنهان را از دست ندهید.
3. پشتیبان را آماده کنید
جنس پشتی مانند ایربگ است و زاویه چیدمان پارچه طناب با کیسه هوا مطابقت دارد.
اولین لایه پشتی یک خط عمودی است.طول = (طول عیب + 50 میلی متر) X2
لایه دوم پشتی خط مایل است که زاویه آن با کیسه هوا یکسان است.20 میلی متر بزرگتر از حاشیه لایه اول است.
لایه سوم پشتی نیز خطی مورب است که زاویه آن مخالف و با لایه دوم تلاقی دارد.20 میلی متر از حاشیه لایه دوم بزرگ است.
لایه چهارم، پنجم و ششم ممکن است به صورت آنالوگ استنتاج شود.
انتقال فیله با شعاع 40-50 میلی متر برای حاشیه پشتی هر لایه مورد نیاز است.
اگر زخم یک سوراخ میخی در 100 میلی متر یا زخم نواری در 50-70 میلی متر باشد، باید پشتی متقاطع آماده شود.پشت نایلون متقاطع با آبی کردن دو لایه نایلون روکش شده با تقاطع 90 درجه ساخته می شود.اندازه آن 200mmX200mm است و سایزهای دیگر مانند پشتیبان هستند.
4. سوهان کردن زخم
زخم را با سوهان های فولادی یا دستگاه بایگانی شفت انعطاف پذیر سوهان دهید.الگوی فایل روی سطح باید ظریف و یکدست و بدون هیچ گونه ضایعات لاستیکی و ذرات باشد.عمق سطح سوهان حدود 0.5-1 میلی متر است.حاشیه 20 میلی متر بزرگتر از قسمت پشتی است.شکستن و شل شدن پارچه بند ناف مجاز نیست.پس از براده کردن، همیشه ضایعات لاستیک را با برس و هوای فشرده باد کنید.
5. با قلم مو چسب بزنید و خشک کنید
کل فرآیند باید تمیز نگه داشته شود.برای اولین بار چسب نازک را برس بزنید (چسب: بنزین=1:8). نباید رسوب و کیک وجود داشته باشد، باید یکنواخت باشد.چسباندن اجباری باید انجام شود تا چسب بتواند به لایه پارچه بند ناف در شکاف فایل نفوذ کند.چسب زدن باید یکنواخت باشد و نصب داربست واضح مجاز نیست.
6. ویسکوز
ابتدا لایه ای از چسب پایه به ضخامت 0.2±1 میلی متر را روی حاشیه زخم بمالید.برای نچسباندن دست ها خنک کنید، چسب بزنید و فشار دهید و چسب نباید خیلی سفت باشد در صورتی که بعد از انقباض چسب جدید خراب شود، سپس قسمت پشتی را بچسبانید.مرکز پشتی باید در مرکز زخم قرار گیرد.زاویه پشتی باید با لایه خط کیسه هوا مطابقت داشته باشد.برای زخم بزرگتر از 1M، یک لایه از پارچه نایلون روکش شده باید 25 میلی متر بزرگتر از زخم به زخم چسبانده شود.سپس پشتی را بچسبانید.در پایان باید یک لاستیک آب‌بندی (ضخامت 0.8-1 میلی‌متر، عرض 20 میلی‌متر) به پوشش اتصال لبه پشتی و بدنه کیسه هوا چسبانده شود.
7. ولکانیزاسیون
برای حیاط کشتی سازی معمولی، روش ساده زیر را می توان اتخاذ کرد: یک قاب تنظیم کنید، (همانطور که در شکل نشان داده شده است) و یک صفحه، کیسه شن (لوله داخلی خودروی رها شده را با ماسه پر کنید)، جک و صفحه گرم (خوک) تهیه کنید. صفحه آهنی یا فولادی در Dia300mm، ضخامت 25mm).کیسه هوای ولکانیزه شده برای تعمیر باید مطابق با موقعیت نشان داده شده در شکل به مرکز هدف قرار گیرد.ابتدا سوراخ و سپس زخم را ولکانیزه کنید.اگر زخم بزرگی که قرار است ولکانیزه شود از طول موثر ولکانیزه بیشتر شود، ابتدا باید مرکز و سپس هر دو طرف ولکانیزه شود.صفحات گرم شده باید 15 میلی متر با موقعیت قبلی در ولکانیزاسیون مجدد همپوشانی داشته باشند.هنگامی که دما به 5±135 درجه سانتیگراد افزایش می یابد و فشار 0.8-0.12MPa است، ولکانیزاسیون باید در عرض 40-50 دقیقه به پایان برسد.
8. بررسی کنید که آیا تعمیر محکم بسته شده است یا خیر، ایراداتی مانند خالی، لایه برداری یا اسفنج و غیره مجاز نیستند.در مورد چسب جدید در قسمت گرمایش، پیری، ترک، زیر ولکانیزه شدن و بیش از حد ولکانیزه شدن مجاز نیست.اگر تعمیر واجد شرایط باشد، آزمایش باد کردن باید انجام شود.
